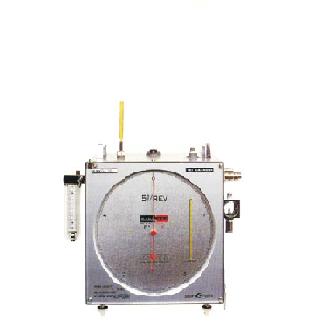

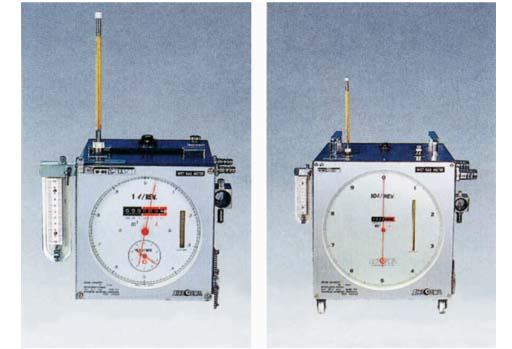

습식 가스메타 (Wet Gas Meter)

W-NK

■ 비중 및 점도에 대한 영향이 없으며, 내부 압력 손실이 적어 모든 가스의 유량 측정에 사용할 수 있다.
■ 각종 유량측정기 중에서 가장 사용하기가 쉽고, 정밀한 미소 유량 측정이 가능하며, 재현성이 매우 우수하여 정밀 측정에 사용된다.
■ 전체를 Stainless(SUS)로 제작되어 부식성이 있는 가스의 유량 측정도 가능하며, 장기간 사용 시 내부의 부식으로 인한 정도의 변화가 없다.
(B-type의 경우)
■ Option으로 Pulse 출력을 장착하여 순간치 및 전산치 Data 처리, 측정 자동화 등에 이용할 수 있다.

■ 각종 유량계의 유량 비교 검사용
■ 각종 가스기기의 열량 및 소비 유량 검사용
■ 연도 가스 Sampler의 채취 유량 측정용
■ 각종 가스 미소 유량 정밀 측정용







MODEL


W-NK-0.5

W-NK-1

W-NK-2

W-NK-2.5

W-NK-5

W-NK-10





Drum용량


0.5ℓ

1ℓ

2ℓ

2.5ℓ

5ℓ

10ℓ




측정범위


1~300ℓ/h

2~600ℓ/h

4~1200ℓ/h

5~1500ℓ/h

10~3000ℓ/h

20~6000ℓ/h




지침 1회전

0.5ℓ

1ℓ

2ℓ

5ℓ

5ℓ

10ℓ




확대지침1회전

0.1ℓ

0.1ℓ

-

-

-

-




최소눈금

0.001ℓ

0.001ℓ

0.005ℓ

0.02ℓ

0.01ℓ

0.02ℓ




최대연산량

999㎥

999㎥

999㎥

9,999㎥

9,999㎥

9,999㎥




크기(㎜)

420×290×190

450×315×210

490×350×255

490×350×255

575×455×295

656×535×380




연결관외경

Ø9.5

Ø9.5

Ø13.0

Ø13.0

Ø19.0

Ø25.0




최대사용압력

1,000㎜H2O




사용온도

50℃




무게

4.5㎏

6.0㎏

9.0㎏

9.0㎏

25.0㎏

35.0㎏








MODEL


W-NK-0.5

W-NK-1

W-NK-2

W-NK-2.5

W-NK-5

W-NK-10





A


표준형

Case, Drum은 SUS제작, 기타
        부분은 황동 제작





B


내부식형

가스 및 물과
        접촉되는 모든 부위를 SUS로 제작
