미세먼지(PM10 / PM2.5) 연속 샘플러 FDS-210


FDS-210 Sequential PM Sampler는 환경 대기 중 미세먼지 (PM10 / PM2.5)를 『대기오염공정시험기준』에서주(主)시험방법으로 규정한 중량법으로 측정하기 위하여 시료를 포집하여 채취하고 채취 전·후 필터의 무게 차이로 질량농도를 구하여 미세먼지 측정기(베타레이 측정기)의 신뢰성 및 소급성을 갖추도록 함을 목적으로 하는 장비입니다. 본 Sampler는 환경 대기 중의 시료를 16.7 L/min의 일정한 유량으로 흡입하여 PM10의 경우 Inlet Head를 통해 10㎛ 이상의 입자를 분리한 후 유효한계 입경 10㎛ 입자를 여과지(47mm PTEF) 위에 채취하며, PM2.5는 Wins Impactor를 통해 2.5㎛ 이상의 입자를 분리한 후 유효한계 입경 2.5㎛ 입자를 여과지(47mm PTEF) 위에 채취합니다. 본 Sampler의 특징은 현장방문 없이 시료채취 시작 및 중지, 운영상태 상시 모니터링 등 원격관리 기능을 보유하고 있습니다.

■ 컴펙트한 구성으로 장비의 점검 및 수리에 용이함
■ 이송장치는 원형회전 방식을 적용하여 연속 동작 시 카세트 걸림 및 오류발생을 최소화 함
■ 쉬운 화면 전환 및 간편한 기능실현을 위해 Touch Screen 및 팝업 입력창 기능을 적용 하였음
■ 한 화면에 전체 메뉴을 배치하여 메뉴간 이동이 편리함
■ 샘플링 현황, 상세 기록 기능으로 정보 확인이 용이함 (USB 다운로드 가능)
■ Leak 테스트 기능 및 유량, 필터압력, 필터온도 등 교정기능이 있음
■ 시료채취기의 상태 및 진단 기능, 이벤트로그 저장기능을 갖추고 있어 장애시 빠른 대처가 가능함
■ 원격관리기능으로 시작 및 중지, 시료채취 예약설정, 시료채취 결과 확인등 상시 모니터링 확인 가능함

■ Measurement Method : 중량법
■ Dimensions : 360(L)mm X 390(W)mm X 600(H)

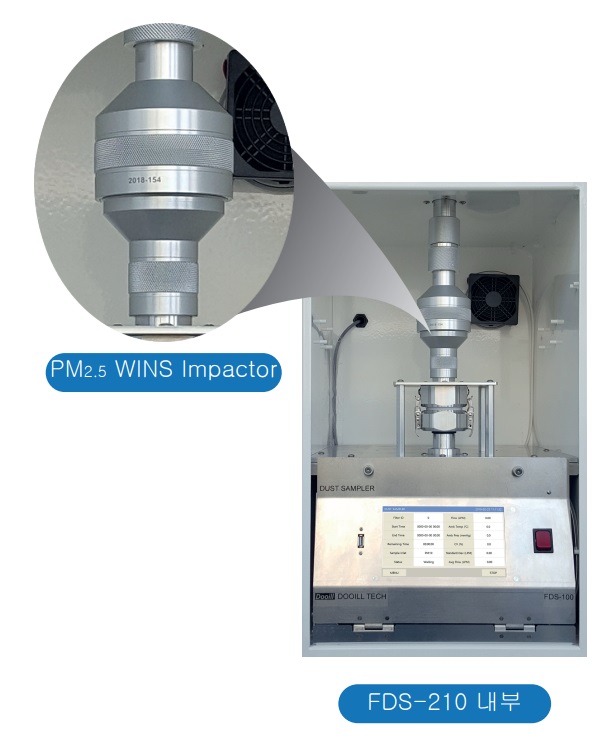

■ PM2.5 Type : PM2.5 WINS Impactor
■ Filter Type : 47mm PTFE Ring Filter PM10 / PM2.5
■ Filter Holder : 47mm Filter Cassette holds
■ Power : 100 ~ 240VAC
■ Pump : 24VDC Diaphragm Vacuum Pump
■ 필터 최대 수량 : Max 24개 (24일 연속측정 가능)

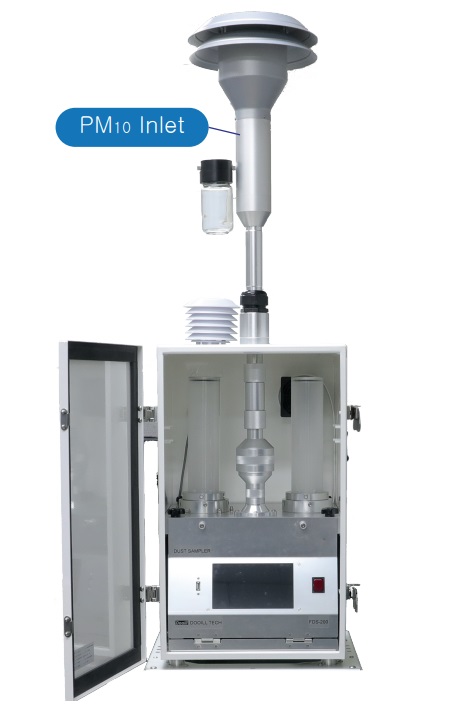

■ PM10 Type : EPA-pattern PM10 size-selective louvered inlet standard
■ 운용 압력 : 600 ~ 800mmHg, Ambient
■ 운용 온도 : -30℃ ~ 60℃, Ambient
■ 유량 정확도 : ±1.5%
■ 유량 : 20 SLPM (0℃ 1기압 기준)
■ Weight : 26.6Kg
