DMA 분진 포집장치 (Differential Mobility Analyzer)

DMA

대기 중에 존재하는 부유 입자를 미소 에어로졸 계측에 넓게 사용되어 온 전기 이동도분급기(DMA)를 이용해 샘플링 하는 것으로 특히 분급 후의 분진 포집을 고려한 구조가 되고 있습니다.

● 유효길이 200, 400, 600, 800mm의 DMA를 목적에 맞추어 선정할 수 있습니다.
● 유효길이 800mm를 이용하여 2μm까지의 입자를 분급할 수 있습니다.
● μm로부터 nm입자까지의 분급이 상압하에서도 실현될 수 있습니다.
● DMA에 인가 전압을 바꾸는 것으로 분급 하는 입자 지름을 선택할 수 있습니다.
● DMA로 아마산 시료로부터 단분산 입자를 꺼낼 수 있습니다.
● 병렬처리로 대용량의 입자 분별을 대응할 수 있습니다.

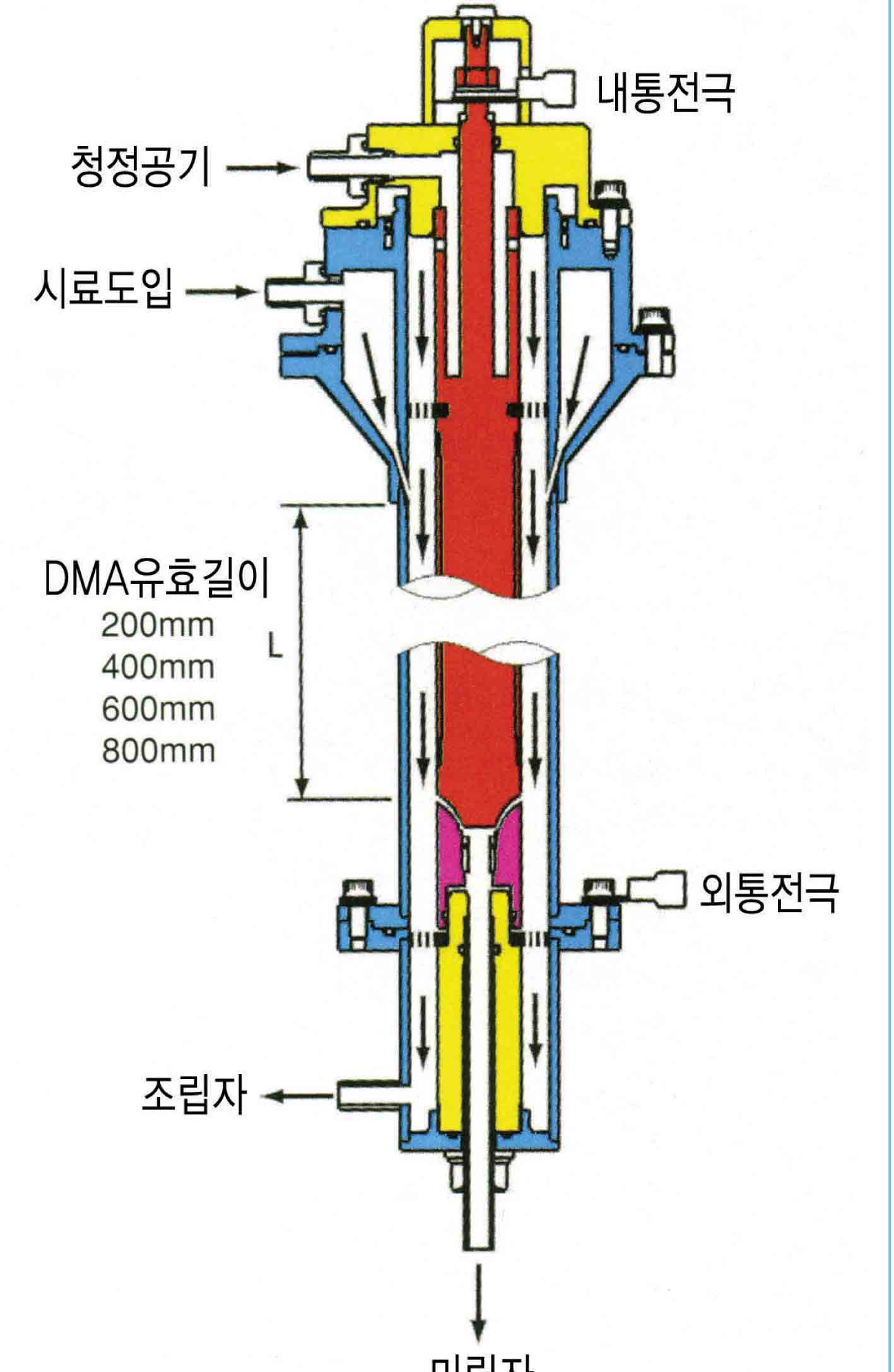

2중 동심원통형 DMA는 외관- 내관 간에 전압을 인가하는 것으로 전기장을 형성하고 있습니다. 이 전기장에 청정 공기를 층류로 흘려서 방사선 동위 원소나 연X선 장치 등으로 평형 가전 시킨 입자를 외관벽에 따라서 유입시킵니다.
대전 입자는 DMA 내의 전기장을 받아 각각의 전기 이동도에 따른 속도로 내관 방향으로 이동하면서 축하류 방향으로 흡인됩니다. 내관하단에 마련한 슬릿을 통과한 입자, 즉 전기 이동도의 동일한 입자만이 꺼내집니다. 이것보다 전기 이동도의 큰 입자는 내관에 부착하여 전기 이동도의 작은 입자는 청정 공기와 함께 배출됩니다.
DMA는 인가 전압이나 유량 조건을 가변하는 것으로써 수십 nm로부터 수 μm까지의 입자에 대응할 수 있는 한편 아마산 입자로부터 분산의 매우 작은 입자를 꺼낼 수 있는 것을 특징으로 하고 있습니다.

● DMA식 입도 분포 측정기
● 단분산 입자 발생 장치
● 입경별 분석 샘플 채취 장치
● 특정 입경의 폭로 시험

● 샘플 유량 1L/min, 시스 유량 10L/min의 경우
● 측정 레인지：18-236nm
● 농도 분해가능：200개/cm3
※ 유량 조건에 의해 측정 레인지와 농도 분해가능이 달라집니다.

● 조대 입자 제거 방법: 인파크타 방식
● 배관지름
- 샘플링：1/4in.
- 분급 에어：1/4in.
● 분급부
- 재질：SUS304
- 외관 내경：50mm
- 내관 외경：30mm
- 분급 유효 길이※：200mm
● 고압 전원
- 가변 레인지：-100~110,000VDC
- 제어： PC 또는 수동
- 교정： 당사 기준기에 의한 전압 교정
● 본체 표시: 샘플 유량, 시스 유량(상류/하류), 인가 전압
● 샘플 유량
- 계측방법： 매스 플로우 미터
- 조정 범위： 0.5~3.0L/min
- 교정： 당사 기준기에 의한 상대 교정
● 시스 유량 방식： 순환 방식
- 계측 방법： 매스 플로우 미터
- 조정 범위： 0~20L/min
- 온도상승 방지 기구： 공냉 핀
- 교정： 당사 기준기에 의한 상대 교정
● 계수기
- 계측 방식： 패러데이 게이지에 의한 가전량 계측
- 분해능： 102개/J이상(2 L/min 흡인시)
- 흡인 유량： 0.5~3.0L/min
- 유량 제어： 매스 플로우 제어
- 교정： 당사 기준기에 의한 상대 교정
● 통신 형식: USB 1.0/2.0
● PC 조건
- OS： Windows98/Me/2000/XP
- 메모리： 32MB이상
- 통신： USB1.0/2.0
- 그 외： 일본어 환경 필수
● 소프트 제어
- 개요 계측 시간： 600~1200초
- 간격시간： 60~3,600초
- 평균 회수： 1~100 scan
- 가전 보정： ON/OFF 전환
- 표시 단위： 개수, 표면적, 체적
- 분해능： 62ch/1 오더
● 사용 환경
- 온도： 10~35℃(결로가 없는 것)
- 기압： 100±20 kPa
● 사이즈
- 본체： 365(W)×310(D)×825(H)mm
- 외부 순환 펌프： 400(W)×310(D)×230(H)mm
● 중량
- 본체： 24kg
- 외부 순환 펌프： 16kg
● 전원: AC100~115V 50/60Hz
