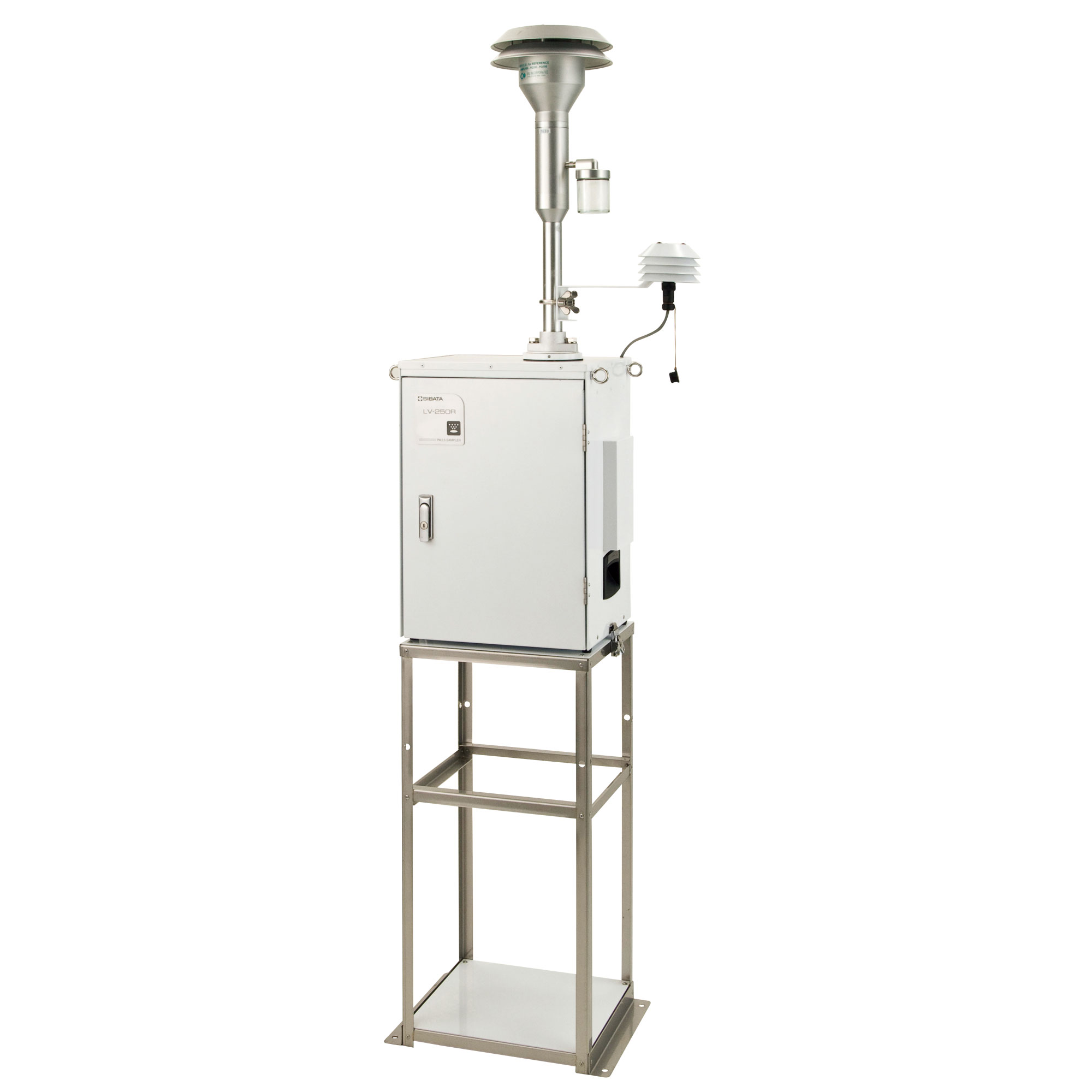

대기 미세먼지 모니터 (Real time Dust Monitor)

FLD-1

종래 포터블 분진계는 휴대에는 편리했지만 1회 측정 시간이 단시간임을 상정하고 만들었기 때문에 연속 측정용으로는 맞지 않았습니다. 또한 실외에서 사용하기 위해서는 바람과 비를 피하기 위해서 별도 캐비닛과 샘플링 라인을 준비해야 할 필요가 있습니다. 대기 미세먼지 모니터 FLD-1형은 광산란방식의 분진계를 캐비닛에 넣어 옥외에서 연속 측정에 적합하도록 만든 분진모니터입니다. 본 장치를 사용하는 것에 의해 개조 등을 할 필요 없이 가볍게 실외에서 미세먼지 농도 측정이 가능합니다. 또한 풍부한 출력기능에 의해 대지경계와 건설 현장 등에서 여러 대를 사용하여 분진 농도의 감시에 이용 할 수 있습니다.

● 여러가지 출력 기능을 이용하여 다양한 시스템 구성이 가능함
● 필터의 장착이 가능하여 본 장치 1대로 K값(질량 농도 변환계수)을 구하기 위한 비교 측정이 동시에 가능함
● 백업용 필터, 펌프의 교환이 쉬워 유지, 보수가 간단함
● 제습관(옵션)에 의해 Mist 등에 의한 측정값의 오차가 방지됨
● 컴팩트한 설계로 이동, 설치가 간단함

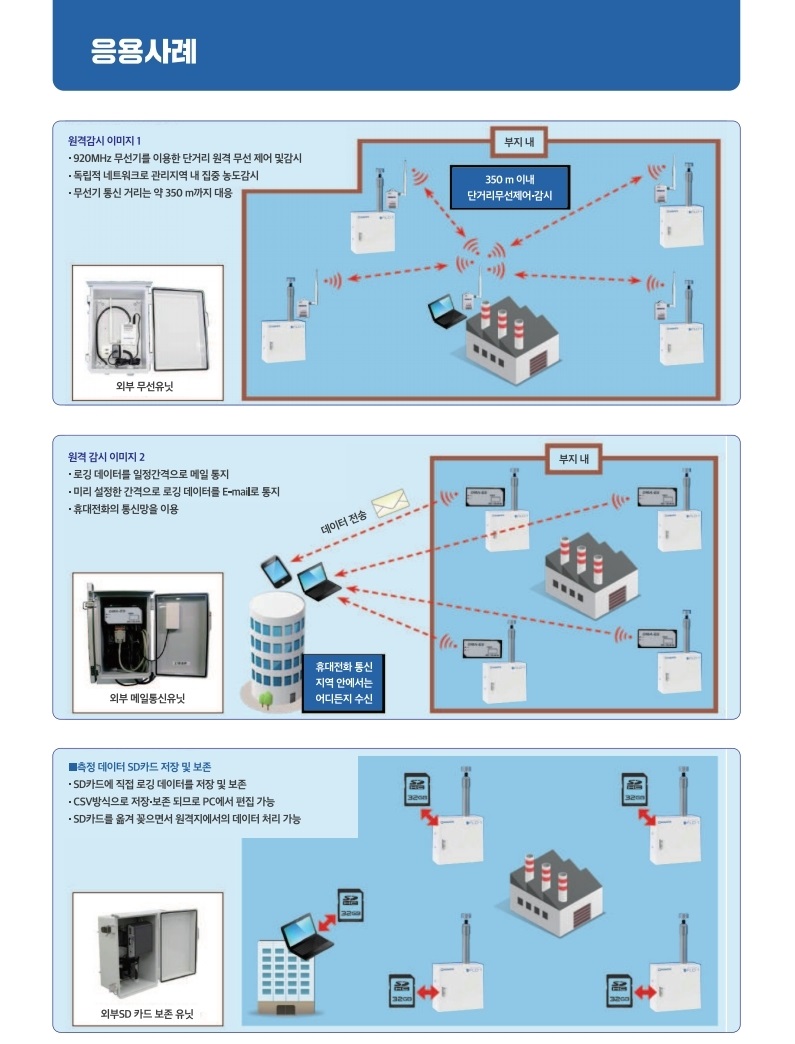

FLD-1은 광산란 방식의 미세먼지 측정기를 캐비넷에 넣어 실외에서 연속 모니터링이 가능하도록 만든 실외용 실시간 미세먼지 모니터 임. 또한 여러가지 출력 기능에 의해 부지경계와 건설 현장 등에서 여러대를 사용하여 미세먼지 농도의 감시에 이용할 수 있음

● 모델명 : FLD-1
● 측정 원리 : 광산란계
● 광원 : Laser Diode
● 측정 감도 : 0.001 mg/㎥(표준입자에 대해서, K값=100 기준)
● 측정 범위 : 0.001 ~ 100.0 mg/㎥
● 측정 정도 : ±10% (표준 입자에 대해서)
● 질량농도 변환계수 : K값 입력 가능함, 0.10 ~ 99.99
● 표시 가능한 항목 : 분진농도, 흡인유량, 기압, Heater 온도 (옵션 : 풍향, 풍속, 온도, 습도)
● 흡인 펌프 : Diaphragm (DC Brushless Motor)
● 펌프 흡인 유량 : 1.7 L/min
● 내장 유량계 : MFC Sensor
● 필터 규격 : ø47mm
● 표시부 : LCD 액정 표시 (Backlight 내장, 20자리X4단)
● 샘플링 라인 : 제습용 Heater (10W)
● 출력
   - 아날로그 : DC 0 ~ 1V,4 ~ 20 mA, 항목 - 미세먼지 농도 (순간 값)
   - 알람 : 오픈 컬렉터 출력 (정격 DC 24V), 출력조건 - 1. 미세먼지 평균 농도, 2. 미세먼지 순간 농도, 3. 각종 에러 (1~3 중에 하나를 선택)
   - USB, RS-485 : 지정된 커맨드를 전송하여 측정 데이터 및 알람 정보를 수신하고 측정 시작/정지가 가능함
● 측정값 로깅 기능
   - 로그 타이밍 : 주기 - 1 ~ 99분 (최대 9,999개), 측정을 시작/정지 할 때
   -항목 : 미세먼지 농도, 흡인 유량, 대기압, Heater 온도 (옵션 : 온도, 습도, 풍향, 풍속)
● 알람 로깅기능
   - 로그 타이밍 : 알람 발생시 (최대 100개)
   - 항목 : 전원부 이상, BG 측정 에러, 감도보정 에러, 펌프 유량 에러, 레이저 에러, 제습히터 에러, 미세먼지 유닛 통신 에러, 기상계 통신 에러, 백업용 배터리 용량 경보, 백업용 배터리 전원 꺼짐
● 사용환경온도 : 0 ~ 40℃
● 전원 : AC 220 V, 50 / 60 Hz, 0.5 A, 케이블 길이 : 3m
● 치수 : 400 X 200 X 860 mm (돌출부 제외), 약 14kg
