50L 하강냉각 중형 회전 증발 농축기 (Rotary evaporator)

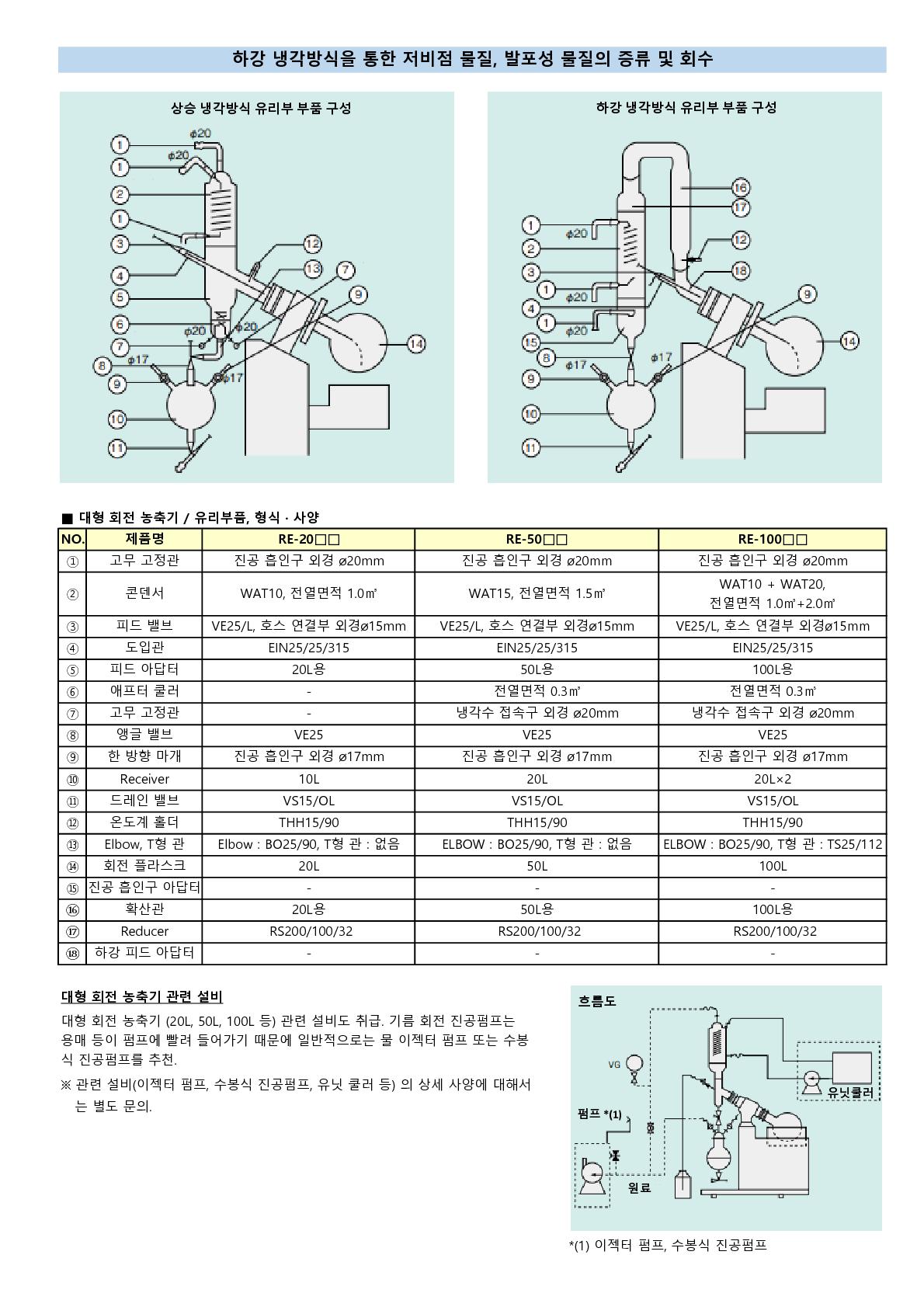

RE-ED, RE-SD SERIES 하강 콘덴서 앞에 확산용기를 설치한 타입입니다. 증발 플라스크에서 확산용기까지 증기가 상승하는 현상이 나타나기도 하지만 만에 하나 기포 등이 올라오더라도 해당 위치 이상은 침투하지 못하도록 방지하는 역할을 수행합니다. ※ 상세내용 카탈로그 참조.
특징
● 냉각기 하부에서 감압 흡인이 이루어지기 때문에 뛰어난 냉각효과를 보임. ● 확산용기가 설치되어 있어 돌비액 등이 냉각기에 혼입되는 것을 방지. (비말 동반방지) ● 저비점 물질, 발포성 용제의 증류, 용매의 회수. ● RE-20SD, RE-50SD, RE-100SD는 내압 방폭사양으로 방폭구역에서 사용 가능.
사양 (RE-ED SERIES)
| 구분 | 상세 내용 | ||
| 모델명 | RE-20ED | RE-50ED | RE-100ED |
| 회전 플라스크 | 20L, 구경ø200mm | 50L, 구경ø200mm | 100L, 구경ø200mm |
| 콘덴서 | 1.0㎡ 유리 코일관 | 1.5㎡ 유리 코일관 | 2.5㎡ 유리 코일관 |
| Receiver | 10L (사선관 포함) 1개 | 20L (사선관 포함) 1개 | 20L (사선관 포함) 2개 |
| 회전기구 | 무단변속 0 ~ 100rpm 모터 AC200V, 3ø, 200W 비방폭(모터만) |
무단변속 0 ~ 100rpm 모터 AC200V, 3ø, 200W 비방폭 (모터만) |
무단변속 0 ~ 100rpm 모터 AC200V, 3ø, 200W 비방폭 (모터만) |
| Water bath | 시즈 히터 AC200V, 6kW | 시즈 히터 AC200V, 9kW | 시즈 히터 AC200V, 12kW |
| 수조상하 작동기구 | 전동 오토 잭 상하 작동 폭 200mm |
전동 오토 잭 상하 작동 폭 300mm |
전동 오토 잭 상하 작동 폭 450mm |
| 모터 (비방폭) | 모터 (비방폭) | 모터 (비방폭) | |
| 전원 | AC200V, 3ø, 23A | AC200V, 3ø, 32A | AC200V, 3ø, 40A |
| 본체 치수 | 700(W) × 1,500(D) × 2,610(H)mm | 780(W) × 1,700(D) × 2,700(H)mm | 900(W) × 1,850(D) × 3,150(H)mm |
| 무게 | 약250kg (조작반 포함) | 약300kg (조작반 포함) | 약300kg (조작반 포함) |
사양 (RE-SD SERIES)
| 구분 | 상세 내용 | ||
| 모델명 | RE-20SD | RE-50SD | RE-100SD |
| 회전 플라스크 | 20L, 구경ø200mm | 50L, 구경ø200mm | 100L, 구경ø200mm |
| 콘덴서 | 1.0㎡ 유리 코일관 | 1.5㎡ 유리 코일관 | 2.5㎡ 유리 코일관 |
| Receiver | 10L (사선관 포함) 1개 | 20L (사선관 포함) 1개 | 20L (사선관 포함) 2개 |
| 회전기구 | 무단변속 0 ~ 100rpm 모터 AC200V, 3ø, 내압방폭(D₂G₄) |
무단변속 0 ~ 100rpm 모터 AC200V, 3ø, 내압방폭(D₂G₄) |
무단변속 0 ~ 100rpm 모터 AC200V, 3ø, 내압방폭(D₂G₄) |
| Water bath | 스팀 코일관 전열면적 0.2㎡ | 스팀 코일관 전열면적 0.3㎡ | 스팀 코일관 전열면적 0.5㎡ |
| 수조상하 작동기구 | 전동 오토 잭 상하 작동 폭 200mm |
전동 오토 잭 상하 작동 폭 300mm |
전동 오토 잭 상하 작동 폭 450mm |
| 모터 (D₂G₄) | 모터 (D₂G₄) | 모터 (D₂G₄) | |
| 전원 | AC200V, 3ø, 6A | AC200V, 3ø, 6A | AC200V, 3ø, 6A |
| 본체 치수 | 700(W) × 1,500(D) × 2,610(H)mm | 780(W) × 1,700(D) × 2,700(H)mm | 900(W) × 1,850(D) × 3,150(H)mm |
| 무게 | 약250kg (조작반 포함) | 약300kg (조작반 포함) | 약300kg (조작반 포함) |
