20L 상승냉각 중형 회전 농축기 (Rotary evaporator)
.jpg)

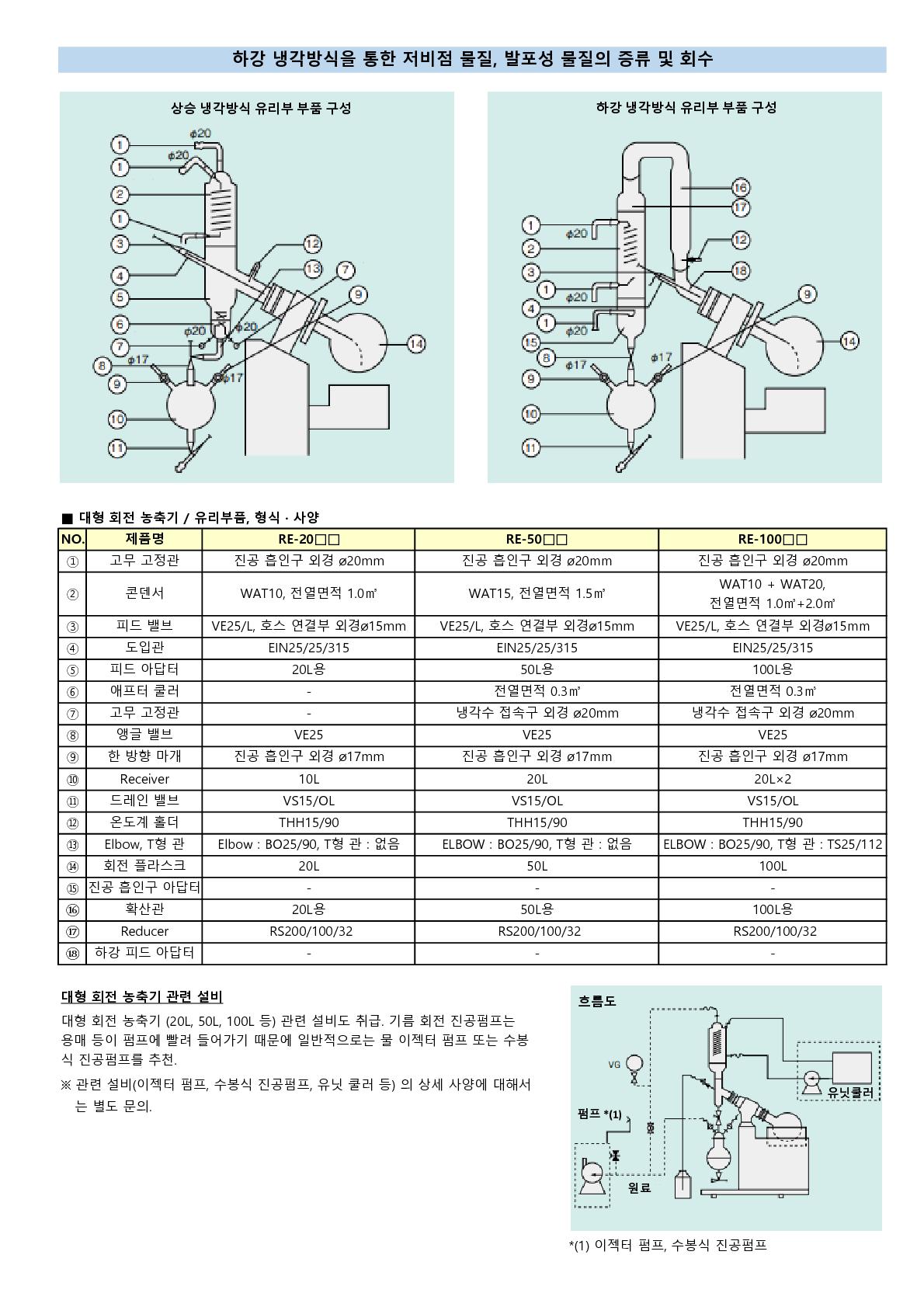

RE-20EU, RE-20SU, RE-50EU, RE-50SU 조작반은 농축기 본체와 분리되어 있어 취급에 용이하며 50L는 재증발 방지용 아답타 쿨러를 표준 장비로 채용하고 있습니다. ※ 상세내용 카탈로그 참조.
사양 (RE-EU SERIES)
| 구분 | 상세 내용 | |
| 모델명 | RE-20EU | RE-50EU |
| 회전 플라스크 | 20L, 구경ø200mm | 50L, 구경ø200mm |
| 콘덴서 | 1.0㎡ 유리 코일관 | 1.5㎡ 유리 코일관 |
| 애프터 쿨러 | - | 0.3㎡ |
| Receiver | 10L 플라스크 (사선관 포함) 1개 | 20L 플라스크 (사선관 포함) 1개 |
| 회전기구 | 무단 변속 0 ~ 100rpm (50Hz) 모터 AV200V, 3ø, 200W |
무단 변속 0 ~ 100rpm (50Hz) 모터 AV200V, 3ø, 200W |
| 비방폭 | 비방폭 | |
| Water bath | 시즈 히터 AC200V 6kW | 시즈 히터 AC200V 9kW |
| 수조상하 작동기구 | 전동 오토 잭 상하 작동 폭 200mm |
전동 오토 잭 상하 작동 폭 300mm |
| 모터 (비방폭) | 모터 (비방폭) | |
| 조작반 | E 타입 (비방폭) | E 타입 (비방폭) |
| 전원 | AC200V, 3ø, 23A | AC200V, 3ø, 32A |
| 본체 치수 | 770(W) × 1,500(D) × 2,770(H)mm | 800(W) × 1,700(D) × 2,900(H)mm |
| 조작반 치수 | 620(W) × 480(D) × 1,250(H)mm | 620(W) × 480(D) × 1,250(H)mm |
| 무게 | 약300kg (조작반 포함) | 약350kg (조작반 포함) |
사양 (RE-SU SERIES)
| 구분 | 상세 내용 | |
| 모델명 | RE-20SU | RE-50SU |
| 회전 플라스크 | 20L, 구경ø200mm | 50L, 구경ø200mm |
| 콘덴서 | 1.0㎡ 유리 코일관 | 1.5㎡ 유리 코일관 |
| 애프터 쿨러 | - | 0.3㎡ |
| Receiver | 10L 플라스크 (사선관 포함) 1개 | 20L 플라스크 (사선관 포함) 1개 |
| 회전기구 | 무단 변속 0 ~ 100rpm (50Hz) 모터 AV200V, 3ø, 200W |
무단 변속 0 ~ 100rpm (50Hz) 모터 AV200V, 3ø, 200W |
| 내압방폭(D₂G₄) | 내압방폭(D₂G₄) | |
| Water bath | 스팀 코일관 전열면적 0.2㎡ | 스팀 코일관 전열면적 0.3㎡ |
| 수조상하 작동기구 | 전동 오토 잭 상하 작동 폭 200mm |
전동 오토 잭 상하 작동 폭 300mm |
| 모터 (D₂G₄) | 모터 (D₂G₄) | |
| 조작반 | S 타입 (D₂G₄) | S 타입 (D₂G₄) |
| 전원 | AC200V, 3ø, 6A | AC200V, 3ø, 6A |
| 본체 치수 | 770(W) × 1,500(D) × 2,770(H)mm | 800(W) × 1,700(D) × 2,900(H)mm |
| 조작반 치수 | 503(W) × 703(D) × 1,315(H)mm | 503(W) × 703(D) × 1,315(H)mm |
| 무게 | 약300kg (조작반 포함) | 약350kg (조작반 포함) |
