케미컬 플랜트

홈 · 제품소개 · 케미컬 플랜트

(Packing, Raschig Rings for Distillation Column)

카탈로그
라시히 링 및 패킹 (Dixon, McMahon, Glass, Helipack)

충전물은 정류탑 안에 상승하는 증기와 강하하는 액체가 많은 접촉을 이루도록 하는 목적으로 사용합니다. 충전식 정류탑은 충전물의 종류 (형태,치수, 재질)와 그 충전 상황에 따라 분류 성능의 좋고 나쁨이 결정 되기 때문에 사용 목적에 따라 최적의 충전물을 선택하는 것이 중요합니다.


※ 상세내용은 카탈로그 참조.

사양 (라시히 링)




        명칭
        외경 × 길이 mm
        재질
        용량




        RAS8
        8 × 8
        유리 (DURAN)
        1,000mL




        RAS10
        10 × 10




        RAS15
        15 × 15




        RAS20
        20 × 20




        RAS25
        25 × 25



※ 별도 재질에 대해서는 상담 요망.

사양 (패킹 / Dixon, McMahon, Glass)




        패킹 종류
        외경 mm (인치)
        재질
        용량

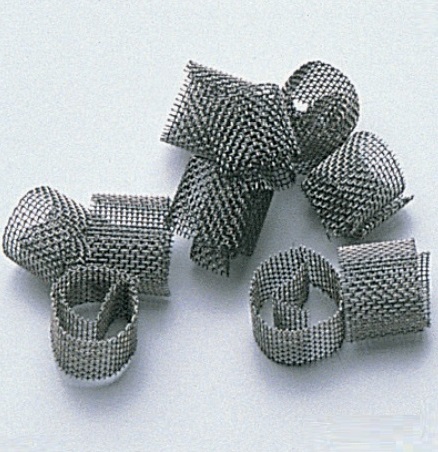

        Dixon
        3 (1/8")
        SUS316 또는 SUS304
        100mL




        6 (1/4")




        Glass
        ø5
        유리
        100mL




        McMahon
        6 (1/4")
        SUS316 또는 SUS304
        1,000mL




        10 (3/8")




        15 (1/2")




        20 (3/4")




        25 (1")

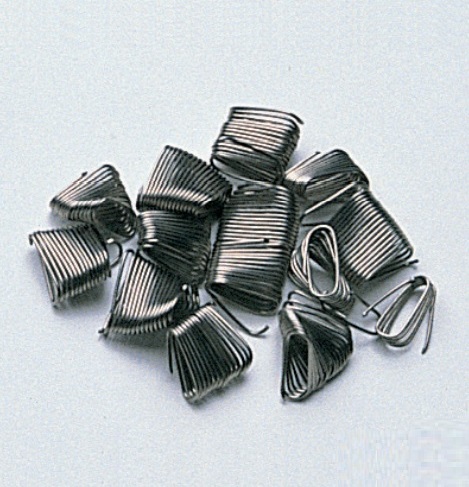

사양 (패킹 / Helipack)




        구분
        상세 내용




        종류 (규격)
        No.1
        No.2
        No.3
        No.4




        용량
        100mL




        재질
        SUS316L




        치수 mm
        0.9(W) × 1.8(D) × 1.8(H)
        1.25(W) × 2.5(D) × 2.5(H)
        1.7(W) × 3.5(D) × 3.5(H)
        2.5(W) × 5.0(D) × 5.0(H)




        HETP
        14mm
 (탑 지름 ø22, 처리량 0.5L/hr)
        39mm
 (탑 지름 50A, 처리량 3L/hr)
        48mm
 (탑 지름 75A, 처리량 9.8L/hr)
        70mm
 (탑 지름 100A, 처리량 16L/hr)



※ HETP (Height Equivalent to a Theoretical Plate) : 1이론단수에 상당하는 충전 높이.
