(Distillation Column, Oldershaw Type)
Oldershow 증류탑 다공판의 세공이 균일하고 규칙적으로 배열되어 있으며 특수한 가공 기술을 적용하여 높은 탑의 다공판 수평도를 보유하고 있습니다. 물 계열의 시료를 사용할 경우는 별도 문의 바랍니다. ※ 상세내용은 카탈로그 참조.
특징
● 높은 단효율. ● 변화가 작은 단효율. ● 작은 정체량. ● 유기계열 시료에 적합한 설계. ● 유리로 뛰어난 내식성. ● 내부 확인이 가능. ● 정류탑은 5, 10단 등 유닛으로 되어 있어 단수 조정 가능.
공통사양
| 구분 | 상세 내용 | ||||
| 다공판 세공mm | 25 | 32 | 50 | 100 | 150 |
| 증류탑 외경mm | 30 | 38 | 57 | 114 | 170 |
| 증류탑 내경mm | 26 | 34 | 52 | 102 | 153 |
| 단 간격 | 25 | 30 | 45 | 80 | 110 |
| 개구비 % | 6 | 7 | 7 | 7.5 | 7 |
| 증발량L/h (톨루엔) | 1.5 | 3.1 | 8 | 30 | 70 |
| 접속 조인트 | 35 / 20 | 50 / 300 | 70 / 50 또는 50mm 플랜지 |
100mm 플랜지 | 150mm 플랜지 |
| 진공 자켓 | 장착가능 | 장착가능 | 장착가능 | 장착불가 | 장착불가 |
세부사양
| NO. | 다공판 | 접지 | 자켓 | 단수 | 전체 길이mm |

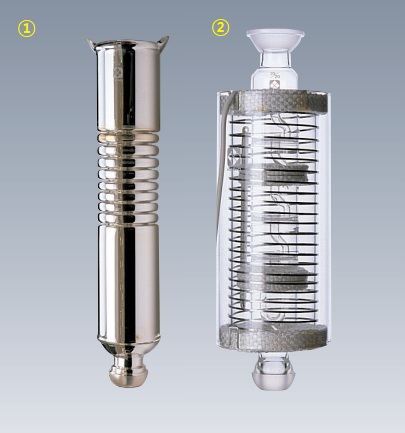

| ① | 직경 32mm | 상하구면 50 / 30 | 진공 자켓 포함 | 5 | 260 |
| 10 | 410 | ||||
| 15 | 560 | ||||
| 20 | 710 | ||||
| 30 | 1,010 | ||||
| ② | 직경 32mm | 상하구면 35 / 20 | 자켓 히터 포함*(1) | 5 | 260 |
| 10 | 410 | ||||
| 15 | 560 | ||||
| 20 | 710 | ||||
| 30 | 1,010 | ||||

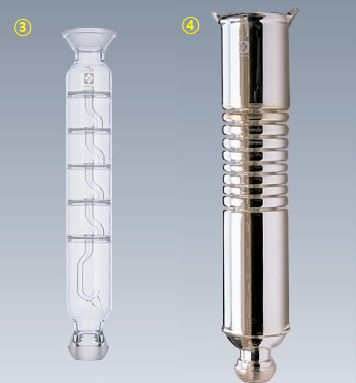

| ③ | 직경 32mm | 상하구면 35 / 20 | 진공 자켓 미포함 | 5 | 260 |
| 10 | 410 | ||||
| 15 | 560 | ||||
| 20 | 710 | ||||
| 30 | 1,010 | ||||
| ④ | 직경 50mm | 상하구면 70 / 40 | 진공 자켓 미포함 | 5 | 325 |
| 10 | 550 | ||||
| 15 | 775 | ||||
| 20 | 1,000 |
