충전식 증류장치 (Fractional Distillation Appartus, Packed Column Type)

카탈로그

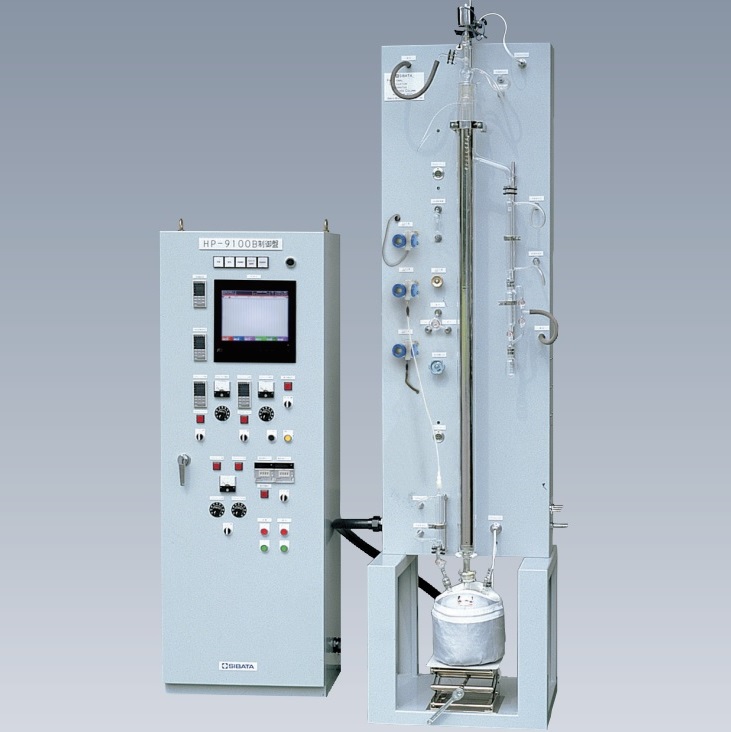

충전식 증류장치 HP-9000-B / HP-9100-B

진공 자켓식 증류탑을 사용하여 단열 효과가 커 보상 히터 없이도 증류가 가
능합니다. HP-9000-B의 조작 회로와 본체는 일체형이며 HP-9100-B는 조작반, 온도 기록계를 분리, 포함한 제품입니다. 고비점 물질 및 점도가 높은 시료를 증류 할 시에는 별도 상담을 부탁드립니다.


※ 상세내용은 카탈로그 참조.

성능 (HP-9000-B, HP-9100-B 공통)




        구분
        상세 내용




        이론단수
        43단




        정체량
        50 ~ 70mL




        처리량
        max. 약1.4L/h n-heptane




        적용량
        300mL ~ 1,600mL




        사용 압력범위
        Full vacuum ~ 상압




        사용 온도범위
        상온 ~ 300°C




        압력 강하
        max. 2.128kPa




        용도
        일반용



※ 상기 사용 온도범위는 증류 플라스크 내부 온도를 지칭.
※ 감압 하에 사용하기 위해서는 별도 진공펌프가 필요.

사양




        구분
        상세 내용




        모델명
        HP-9000-B
        HP-9100-B




        증류탑
        충전식 ø22×1,200mm / 진공 자켓식




        충전물
        Helipack   No.2   SUS316




        증류 플라스크
        500mL, 1L,  2L 각 2개




        히터
        맨틀 히터  AC100V,  250W,  400W,  500W




        환류비 타이머
        시료채취  0 ~ 999초 / 환류  0 ~ 999초




        전원
        AC100V  2kVA




        치수
        1,100(W)×550(D)×2,440(H)mm
        650(W)×550(D)×2,440(H) *(1)
600(W)×450(D)×1,650(H) *(2)



*(1) 본체 치수
*(2) 조작반 치수
※ 기존에 증류장치의 압력제어 및 측정에 사용되어 온 수은 마노메터 종류는 제외. 수은을 사용하지 않은 공업용 계기를 채용.
