MP-W5P (Mini pump)

적산유량 측정기능을 탑재한 소형 경량 휴대형 미니펌프입니다. 유량은 0.05 ~ 5.0L/min로 넓은 유량 범위에 사용이 가능합니다. 정류량 기능을 탑재하고 있어 분진 채취 등에 따른 흡인 압력의 증가, 흡인 유량의 저하 등에 대응 가능합니다. 유량 범위가 넓어 안정적으로 사용 가능한 제품입니다.

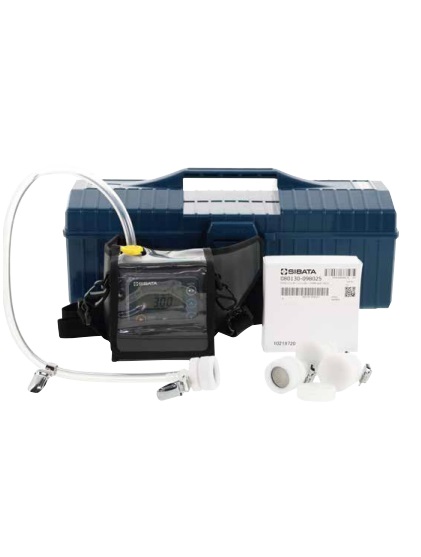

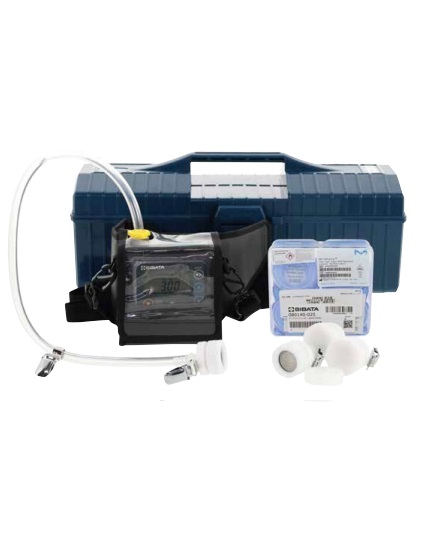

미니펌프와 φ25㎜ PTFE 바인더 필터 TF98R을 장착할 수 있는 오픈 페이스 여과기 홀더를 사용하여, 오픈 페이스로 포집하는 작업 환경 측정 대상 물질 샘플링용 개인 도박용 샘플러입니다. 여과기 홀더는 작업자의 호흡 위치에 가까운 위치에 세팅하고 소형 미니펌프는 작업자의 허리벨트 부근에 세팅합니다. 이 예에서는 포집 필터를 φ25㎜의 PTFE 바인더 필터 TF98R로 하고 있습니다만, 여과지의 종류는 측정법에 따라 검토해 주십시오. 미니펌프는 소형으로 정전류 기능과 일시정지 기능이 내장되어 있는 MP-W5P를 사용하시는 것이 좋습니다.


※ 상세내용 카탈로그 참조.

● 플로우 센서를 탑재하고 있어 흡인 유량을 직접 측정하며 순간 유량, 적산 유량을 디지털 표시.
● 정류량 기능을 탑재하여 흡인 압력, 흡인 유량의 변화를 억제.
● 순간 유량, 적산 유량은 25°C, 1기압 환산 / 20°C, 1기압 환산 / 0°C 1기압 환산 / 실체 적유량의 값을 임의로 선택하여 표기 가능.
● 일시정지 기능, 정전 복구 및 대응 기능 보유




구분

상세 내용




모델명

MP-W5P 충전기 포함 세트




전원구성

니켈 수소전지 및 충전기
(퀵차져, AC아답터)




유량 가변범위

0.050~5.00L/min




순간 유량 표시 범위

0.000~6.50L/min




정류량 사용 범위

0.05L/min : 0 ~ 7.0kPa    2.5L/min : 0 ~ 9.0kPa
0.1L/min : 0 ~ 10.0kPa    3.0L/min : 0 ~ 8.0kPa
2.0L/min : 0 ~ 10.0kPa    5.0L/min : 0 ~ 3.0kPa




유량 정밀도

설정 유량값에 ±5% 이내 또는 ±5mL의 큰 쪽




적산 유량 설정 범위

0.0 ~ 9,999.9L




적산 유량 표시 범위

0.00 ~ 99,999L




시간 설정, 표시 범위

0.00 ~ 999.59 (시간, 분)




유량 가변범위

0.050~5.00L/min




내적 유량계

차압식




재질

펌프 헤드 : PC · POM    다이어프램 : EPDM
유로 : ABS               케이스 : PC




운전 모드

매뉴얼, 다운 타이머, 볼륨 타이머, 일시정지 기능 포함, 정전 복구 및 대응 기능




표시부

LCD (백 그라운드 포함)




흡인, 배기구 치수

외경 ø6, ø8mm (사용 튜브 : 내경ø5와ø7mm)




사용 온도, 승온 범위

0~40°C, 10~90%rh (결로가 없을 것)




선택가능 전원

니켈 수소 2차 전지, 단 3타입 건전지 6개, AC 100V




치수

95(W) × 56(D) × 95(H)mm (돌출부 제외) 0.45kg (니켈 수소 2차 전지 장착 시)




옵션 부품

니켈 수소 2차전지 NI-W5, 건전지 홀더 SN3-6B,  3색 칼라 캡 (빨강 파랑 노랑 각 1개), 퀵차져 QCA-W5SE, AC 아답터 UES18LCP,  소프트 케이스,  흡인구 세트,  필터 홀더,  접속 케이블 (MP-Σ 접속용과 동일), 통신 케이블 2종 세트 (MP-W5P용 1개, MP-Σ용 1개 -- FC-M1 자동교정 시 사용 가능한 케이블),
고무 아답터 (가스튜브 접속용 고무 아답터),  임핀저 홀더,  홀더 지지구 (ø25mm 여과지 홀더용),  삼각대

※ 상기 유량 가변 범위, 정류량 사용 범위, 유량 정밀도는 1기압을 상정 한 기준.
※ 0.1L/min 보다 낮은 유량에 대해서는 순간 유량의 표시가 순간적으로 유량 정밀도 이상으로 벗어나는 경우 발생.
