입자 계측용 시험챔버 (Dust Testing Apparatus for measuring particle)

SIS-S6CT

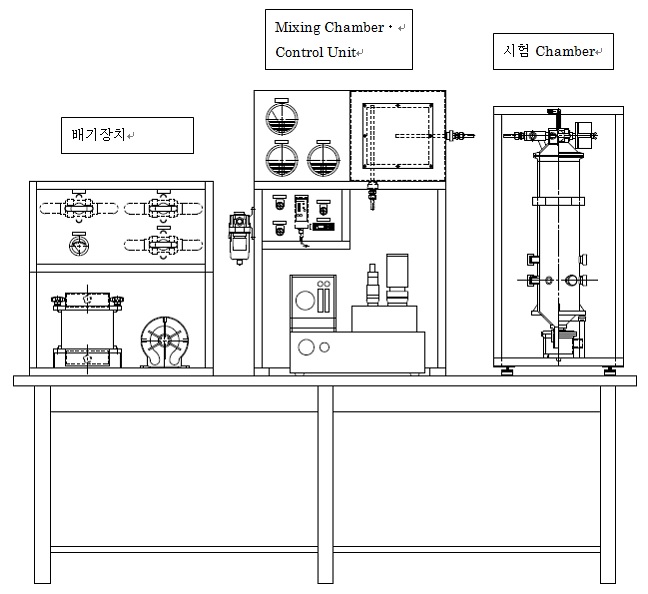

본 장치는 분진 발생기 DF-3에서 에어로졸을 발생시켜서 분진 측정기의 감도를 조사 및 실험하기 위한 장치입니다.
시험Chamber에서는 동시에 6대의 측정기를 접속할 수 있습니다.
시험Chamber로부터 배기는 부속의 배기블로어・필터를 통해서 입자제거를 하고 나서 배출합니다.

● SIS-□□C의 소형비부폭로 실험장치를 개량화한 장비
● 공기 중의 입자상물질을 측정하는 기기에 대한 성능을 효과적으로 조사/실험하기 위해서 Mixing chamber와 정전기 제거장치를 부착
● 입자상 물질이 챔버 내부에서 균등하게 분포
● 챔버에 6개 port가 있어 6대의 측정기를 동시에 성능시험 가능

● 챔버 치수: ø150 × 1040(mm)
● 챔버 재질: 투명 PVC
● 배기관: 수지제 가요성 파이프
● 샘플링 포트수: 6개
● 샘플링 포트재질: 플러그(PVC), 튜브(SUS)
● 샘플링 유량: 2L/min (참고값)
● 샘플링 노즐외경: ø12mm × 6개
● Mixing Chamber 크기: 350(W) × 370(D) × 350(H)(mm)
● Mixing Chamber 재질: 투명PVC

● 실험 물질: 입자상물질 (JIS 시험용 표준입자 etc)
● 농도 범위: 분진∼1g/m3
● 에어로졸 유량: 40∼80L/min
● 호퍼 용량: 약 600mL
● 압력 설정: 0.2MPa
● 외형 크기: 520(W) × 320(D) × 460(H)(mm)
● 전원: AC 100V

● 배기 블로어: 정격풍량 350 L/min
● HEPA Filter: 크기 200(W) × 200(D) × 150(H)(mm)
                포집효율 99.97% (0.3μｍ)
● 배기필터용 차압계: 0~500 Pa
