집중감시 제어장치(Integrated Controlling System)

Integrated Controlling System

흡입실험용의 제어판을 집중 감시실에 설치하여 모든 흡입 실험의 운전 제어를 감시실에서 실시할 수 있습니다.
본장치는 대기 환경오염 물질의 만성 흡입 실험 시스템의 예이며 4농도 1대조의 실험을 동시에 4 계통으로 합계 20기의 chamber 운전을 할 수 있는 집중 감시제어 장치입니다.

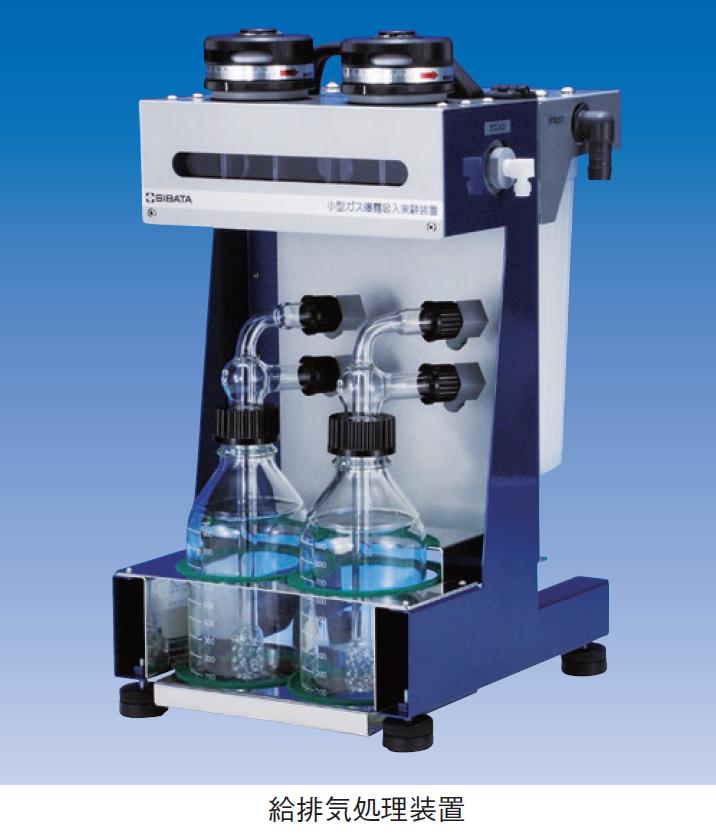

구성은 공기조절 장치, 급배기분 처리 장치, chamber 제어부, 감시 기록부 등에서 완성되어 이러한 운전 상태는 그래픽 패널에 표시됩니다.

● 운전 조건의 설정과 제어
흡입 chamber내의 압력, 유량, 온도, 습도 및 시험 물질 농도등에 대해서 실험 조건의 설정을 실시합니다. 또 자동제어 시스템을 채용하고 있습니다.
● 운전 상태의 감시와 기록
흡입 chamber의 압력계, 유량계, 온습도계, 농도계를 갖추고 있어 실험 중의 운전 상태의 감시를 할 수 있습니다. 이러한 값은 기록계와 컴퓨터에 받아들여져 데이터 처리됩니다.
● 경보와 안전 장치
흡입 chamber 내의 농도 이상을 시작으로 해 압력, 유량등의 이상에 대해서는 경보가 표시되어 안전 장치가 작동해 공급의 자동 정지나 팬의 변환을 합니다.

● 급기온도 조절계: 0~50℃±1℃ 1개
● 급기습도 조절계: 30~100℃±5℃ 1개
● 급기압력 조절계: 1.96 kPa 1개
● 배기압력 조절계: -1.96 kPa 1개
● 챔버 압력계: 0.196kPa 5개
● 챔버 유량계: 0~1m3/min 5개
● 밸브 개도 설정기: 0~100%2 위치 10개
● 기록계: 하이브리드형 30점 1개
● 챔버 온도계: 0~50℃±1℃ 5개
● 챔버 습도계: 30~100%5% 5개
● 운전 표시판: 그래픽 램프 첨부 1개
● 경보 표시판: 그래픽 램프 첨부 1개

※ chamber 1기용으로부터 20기용까지 각종 감시제어 장치를 제작하고 있습니다. 문의해 주세요.
